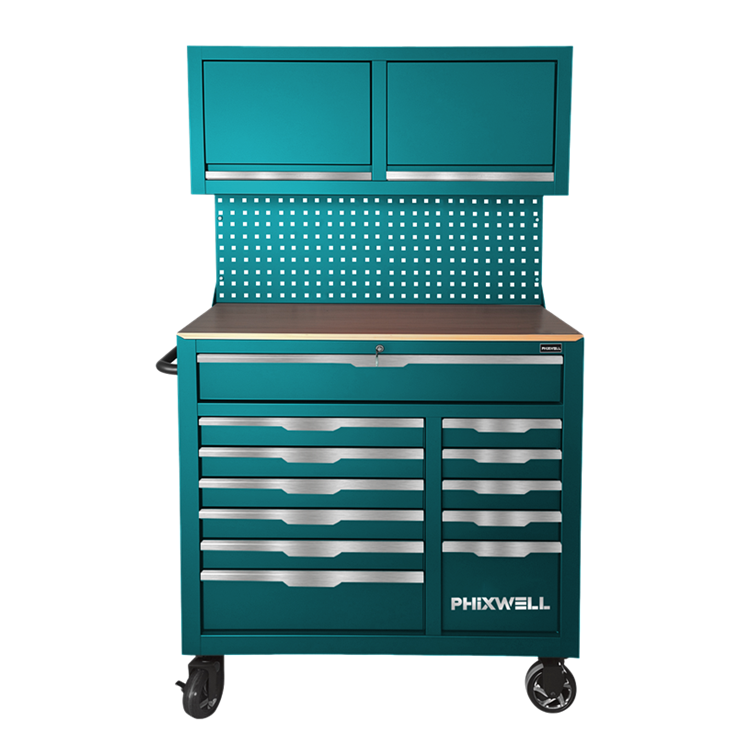

Työkalukaappi työkaluineen: 108-osainen sarja raskaassa 46 tuuman kaapissa

Kaapin rakenne ja laatikoiden kantavuus

A.:n rakenteellinen eheys työkalukaappi riippuu rungossa käytetystä teräsmittasta ja laatikon liukujen kuormituksesta. Alla olevassa taulukossa verrataan yleisimpiä kokoonpanoja ammatti- ja kotikäyttöön.

Kaappi, joka on valmistettu 18-mittaista terästä kestää kolhuja, kun täysi 30 kg:n hylsysarjan laatikko putoaa vahingossa auki. Laatikot, joissa on kaksoiskuulalaakeroidut liukukkeet ja pidätinlukko, estävät laatikon rullaamisen auki, jos kaappi asetetaan lattialle 1 asteen kaltevuus , yleinen ongelma vanhemmissa autotalleissa.

Työkaluvalikoima, joka vastaa todellista työmäärää

Esiladatussa kaapissa on oltava käsityökalut, jotka peittävät 80 % yleisistä korjaus- ja kokoonpanotehtävistä ilman välittömiä lisäostoja. Tärkeimmät luokat ja niiden vähimmäismäärät sisältävät:

• Pistorasiasarja : 1/4 tuuman ja 3/8 tuuman asema, sekä SAE että metriset, 5 mm - 19 mm ja 3/16 tuumaa 3/4 tuumaa. Vähintään 48 hylsyä ja 72-hampainen räikkä.
• Yhdistelmäavaimet : 22 kappaletta, jotka kattavat 6 mm - 24 mm korotetussa paneelissa, jossa on 15 asteen siirtymä rystysten välyksen vuoksi.
• Ruuvimeisselit : 14 osaa, mukaan lukien flathead, Phillips, Pozidriv ja Torx, asetaattikahvat, jotka kestävät kosketuksen jarrunesteen ja bensiinin kanssa.
• Kuusiokolo- ja Torx-avaimet : 20 osaa taitettavassa pidikkeessä, jossa kuusioavainten kuulapää, jotta pääset käsiksi 25 asteen kulmassa .
• Pihdit ja leikkurit : 6 kappaletta, mukaan lukien liukuliitos, neulankärki ja diagonaalileikkurit, joissa on induktiokarkaistut leikkuureunat kovuuteen 60 HRC .

A 108-osainen setti 46 tuuman kaapin poikki, jossa on 8 laatikkoa, jokaiselle työkalulle on oma paikka ilman ylikuormitusta. Ylikansoitus johtaa laatikoiden tukkeutumiseen ja lisää aikaa tietyn pistorasian paikantamiseen keskimäärin 12 sekuntia hakua kohden , joka lisää yli tunnin hukkaan kuukaudessa kiireisessä työpajassa.

Laatikon järjestely ja Foam Shadow Board -tehokkuus

Irralliset työkalut laatikossa aiheuttavat ilmiön, jota kutsutaan naarmujen kulumiseksi, jolloin jatkuva hankaus kaapin liikkeen aikana himmentää teräviä reunoja ja poistaa pintaviimeistelyjä. A umpisoluinen polyeteenivaahtovarjolevy laserleikatulla leikkauksella eliminoi työkalujen välisen kosketuksen ja tarjoaa välittömän visuaalisen varastotarkastuksen.

Vaahdon paksuuden tulisi olla 25 mm laatikoihin, joissa on hylsyt ja jakoavaimia, sekä kontrastivärinen pintakerros, joka tekee puuttuvista työkaluista ilmeisiä 2 metrin päässä . Kaksivärinen vaahtomuovilevy, jossa on punainen pohja ja musta yläosa, paljastaa puuttuvan työkalun välittömästi, koska punainen tausta tulee näkyviin. Tuotantoympäristössä tämä visuaalinen vihje vähentää aikaa, joka kuluu työvuoron lopun työkalujen vastuuseen 4 minuutista alle 30 sekuntiin .

Pyörän tekniset tiedot ja täydellinen liikkuvuus

Täysin ladattu 46 tuuman kaappi voi painaa yli 400 kg . Tällaisen massan vieriminen liikuntasauman tai autotallin kynnyksen yli vaatii pyörät, joilla on tietyt ominaisuudet. Suositeltu pyöräkokoonpano raskaaseen kaappiin sisältää:

1. Kaksi kiinteää pyörää ja kaksi kääntyvää pyörää a 125 mm halkaisija polyuretaani kulutuspinta. Polyuretaani estää litteitä läiskät, joita esiintyy kumipyörillä yli staattisen kuormituksen 300 kg yli 48 tunnin ajan.
2. Jokaisen pyörän kuormituksen on oltava vähintään 150 kg turvakertoimeksi 1,5, kun kaappi on kuormitettu epätasaisesti.
3. Kääntöpyörissä on oltava kokonaislukitusjarru, joka samanaikaisesti lukitsee pyörän pyörimisen ja kääntölaakerin. Yhden kytketyn jarrun pitäisi pitää kaappi a 3 astetta kalteva pinta .

Turvallisuus ja lukitusmekanismin eheys

Keskuslukitusjärjestelmän, joka lukitsee kaikki laatikot yhdellä avaimen käännöksellä, on oltava a putkimainen nokkalukko jossa on vähintään 7 tappia poimimisen estämiseksi. Laatikon pysäyttimien taakse kiinnittyvien lukkotankojen tulee olla sinkittyä terästä 3 mm paksu kestämään uteliaita voimia jopa 2000 N kiinnitetään suurella litteällä ruuvimeisselillä.

Ympäristöissä, joissa kaappia siirretään työmaiden välillä, a kaksinkertainen avain estää luvattoman kopioinnin. Lisäksi kaapissa tulee olla valmiiksi poratut reiät sen kiinnittämiseksi seinään tai työpöytään, jotta kaappi ei kaatuisi eteenpäin, jos kaikkia ladattuja laatikoita vedetään ulos samanaikaisesti.

Korroosionesto ja työkalujen pitkäikäisyys

Kaapin sisällä olevat työkalut on suojattu ruosteelta kaapin maalipinnalla ja laatikoiden sisällä olevalla valvotulla ympäristöllä. Kaapin rungossa laadukas jauhemaalaus, jonka paksuus on 60-80 µm ja fosfaattiesikäsittely tarjoaa yli 500 tuntia suolaroiskeenkestoa , estäen itse kaapin ruostumasta ja hilseilemästä työkalujen päälle.

Sijoittaminen a ladattava silikageelikuivausainepakkaus 500 gramman kapasiteetti suurimman laatikon sisällä ylläpitää suhteellista kosteutta alla 40 % . Tämä estää ruosteen syntymisen ei-kromattuihin työkaluihin, kuten mustiin oksideihin, ja pidentää niiden käyttöikää 3-5 vuotta verrattuna säilytykseen sinetöimättömässä arkussa.
